Transduser arus otomotif bms bdu pdu rcanv500h
Transduser fluksgate frekuensi rendah terbuat dari inti luka yang jenuh di bawah induksi rendah . A saat ini beralih arus belitan untuk menjenuhkan inti magnetik sebagai alternatif pada ± B max dengan frekuensi {{2} {fluxgate primer {primer {transduser primer {{{{{{{{{{{{2 {{{{{{{{{{{{{{{{{{{{{{{saturasi {{{{{{{saturation yang tetap saat ini, semua offset (listrik dan magnet) dibatalkan .
- perkenalan produk

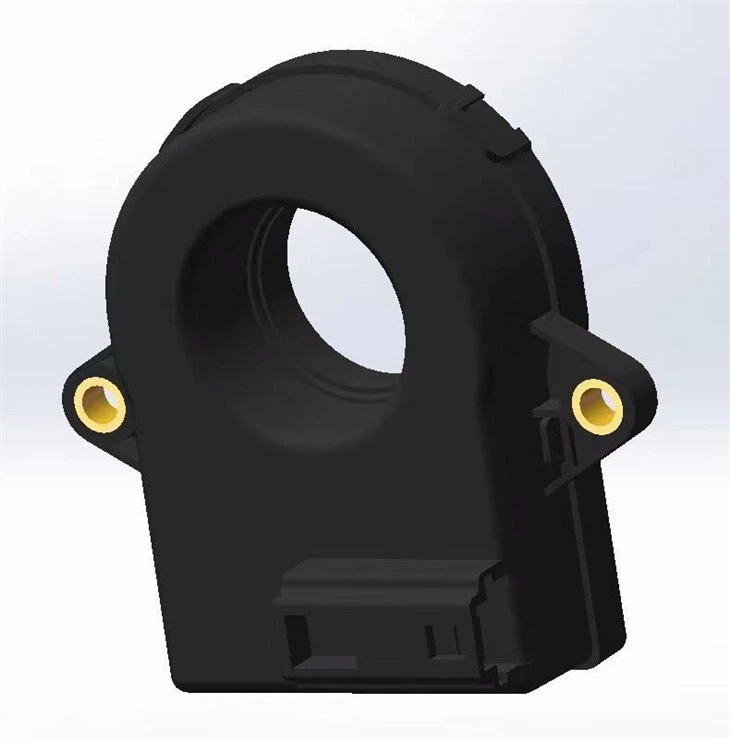

ATeknologi fluxgate transduser arus utomotif
P/N: RCANV500H
Fitur:
- Transduser menggunakan teknologi fluxgate
- Kemampuan arus berlebihan yang tidak terbatas
- Pemasangan panel
- Sinyal keluaran: Kecepatan tinggi dapat (hingga 500 kpbs)
- Filter frekuensi low-pass digital internal yang dapat dikonfigurasi
- Jenis Connector: Tyco Amp 1473672-1
- Dapat dikonfigurasi dapat mempercepat/can id/r
- Perlindungan Ingress - Level IP56
Transduser fluksgate frekuensi rendah terbuat dari inti luka yang jenuh di bawah induksi rendah . A saat ini beralih arus belitan untuk menjenuhkan inti magnetik sebagai alternatif pada ± B max dengan frekuensi {{2} {fluxgate primer {primer {transduser primer {{{{{{{{{{{{2 {{{{{{{{{{{{{{{{{{{{{{{saturasi {{{{{{{saturation yang tetap saat ini, semua offset (listrik dan magnet) dibatalkan .
- Paket baterai hibrida dan kendaraan listrik
- Baterai asam timbal konvensional
- Pengukuran saat ini yang akurat untuk aplikasi manajemen baterai (SOC, SOH, SOF, dll ...)
- Catu daya cadangan tangki
|
Panduan Seleksi |
|||||
|
Bagian no . |
Input dinilai |
Tegangan suplai |
Konektor sekunder |
Suhu operasi |
Protokol komunikasi |
|
Rcanv500h |
+/-500A |
+9 vdc ~ +16 vdc ± 5% |
Tyco AMP 1473672 |
-40 derajat ~ 100 derajat |
Can Protocol 2.0 |
|
Karakteristik listrik@25 derajat |
|||||
|
Barang |
Simbol |
Min |
Typ |
Max |
Unit . |
|
Arus input dinilai |
Aku p |
-500 |
500 |
A |
|
|
Rentang ukuran |
IPM |
-550 |
550 |
A |
|
|
Tegangan suplai |
Vc |
9 |
13.5 |
16 |
VDC |
|
Konsumsi saat ini @iP=0A |
Ic |
Kurang dari atau sama dengan 30 |
ma |
||
|
Konsumsi saat ini @iP=Ipm |
Ic |
Kurang dari atau sama dengan 100 |
V |
||
|
Kesalahan linearitas |
εL |
Kurang dari atau sama dengan 0,05FS |
% |
||
|
Linearitas dalam kisaran suhu penuh |
εL |
Kurang dari atau sama dengan 0,15FS |
% |
||
|
Arus offset |
I0 |
-5 |
+5 |
ma |
|
|
Mengimbangi arus dalam suhu rentang penuh |
I0 |
-10 |
+10 |
ma |
|
|
Akurasi keseluruhan |
x |
-0.1 fs |
+0.1 fs |
% |
|
|
Akurasi kisaran suhu penuh |
x |
-0.3 fs |
+0.3 fs |
% |
|
|
Kebisingan keluaran |
-5 |
+5 |
ma |
||
|
Nol drift |
Pesolek |
0 ma/k |
|||
|
Suhu output melayang |
-70 |
+70 |
ppm/k |
||
|
Karakteristik umum |
||||||||||
|
Barang |
Simbol |
Min |
Typ |
Max |
Unit . |
|||||
|
Suhu operasi |
Ta |
-40 |
-- |
+100 |
derajat |
|||||
|
Suhu penyimpanan |
TS |
-40 |
-- |
+125 |
derajat |
|||||
|
Berat |
m |
≈70 |
g |
|||||||
|
EMC |
|
|||||||||
|
Barang |
Spesifikasi |
|
||||||||
|
EMI |
Ce |
CISPR32/EN55032 Kelas B. |
|
|||||||
|
ULANG |
CISPR32/EN55032 Kelas B. |
|
||||||||
|
EMS |
Rs |
IEC/en 61000-4-3 30 v/m |
Perf . kriteria a |
|
||||||
|
Eft |
IEC/en 61000-4-4 ± 4KV |
Perf . kriteria a |
|
|||||||
|
Lonjakan arus |
IEC 62955 6000 V/2Ω/3000a, 8/20us |
Perf . kriteria b |
|
|||||||
|
Pin no . |
FUNGSI |
|
A |
Can _ l |
|
B |
Can _ h |
|
C |
Gnd |
|
D |
Vcc |
|
Peringkat maksimum absolut (tidak beroperasi) |
||||
|
Parameter |
Simbol |
Satuan |
Spesifikasi |
Kondisi |
|
Tegangan berlebihan |
UC |
V |
32 |
400ms |
|
Tegangan berlebihan |
UC |
V |
24 |
60s |
|
Tegangan suplai minimum |
UCmin |
V |
8 |
Kontinu, tidak beroperasi |
|
Tegangan suplai maksimum |
UCmax |
V |
18 |
Kontinu, tidak beroperasi |
|
ESD |
UD |
Kv |
2.5 |
50Hz, 60 -an |
|
Kelas IP |
IP56 |
|||
|
Resistensi isolasi |
Ir |
MΩ |
500 |
500 V - iso 16750-2 |
- Can Protocol 2.0
- Dapat toleransi osilator: 0,27%
- Bit rate: 250kbps
- Resistor terminasi 120 ohm ditambahkan secara eksternal
- Model Tanggal: Big-Endian
|
Deskripsi pesan |
Bisa id |
Nama |
Panjang Data (NB Bytes) |
Jenis bingkai |
Jenis Peluncuran Pesan |
Deskripsi sinyal |
Nama Sinyal |
Mulai Bit |
Panjang |
|
Pengembalian arus IP (MA) |
3C2H |
Rcanv500h |
8 |
Standar |
Trance siklik hidup periode pesan 10 ± 1 ms |
Nilai IP: 80000000h=0 Ma, 7FFFFFFFH=−1 Ma, 80000001H=1 Ma |
Nilai IP |
0 |
31 |
|
Indikasi kesalahan (1 bit) 0=normal 1=kegagalan |
Kesalahan _ indikasi |
32 |
39 |
||||||
Manajemen kesalahan
|
Mode Kegagalan |
IP Nilai |
Indikasi kesalahan |
Informasi kesalahan |
|
Informasi kegagalan |
80000000H |
1 |
41H |
Wuxi liou electronics co ., ltd .
