Sensor efek loop aula tertutup yang digunakan untuk arus kebocoran residual
Sensor arus hall-efek memiliki sensor saat ini berkualitas tinggi dan andal dalam paket standar industri . sensor juga memberikan respons cepat, isolasi galvanik dan pengukuran presisi tinggi DC dan arus AC frekuensi tinggi .
- perkenalan produk
Sensor Hall Effect Arus untuk Deteksi Arus Kebocoran
P/N: LO-HALL-CT0100
Perkenalan
Sensor loop tertutup mengukur arus AC dan DC dan memberikan isolasi listrik . mereka menawarkan respons yang cepat, linearitas tinggi, dan drift kaisar rendah . output saat ini dari sensor loop tertutup yang relatif landasan terhadap halle-fex-fex-fex-fex-fex-feek-fex-fex-feek-fex-fex-feek-fex-fex-fex-fex-feek karena loop-loop-kadang-kadang disebut a'zeor . sensor yang tertutup adalah loop-loop yang kadang-kadang disebut a'zer {{4} {4}. menjadi kumparan sekunder, luka pada inti magnetik hingga nol fluks yang dihasilkan pada inti magnet oleh arus primer . sensor loop tertutup sering kali merupakan sensor pilihan ketika akurasi tinggi sangat penting .
Fiturs:
-
Rentang frekuensi luas
-
Akurasi keseluruhan yang baik
-
Waktu respons cepat
-
Penyimpangan suhu rendah
-
Linearitas yang sangat baik
-
Tidak ada kerugian penyisipan
Aplikasi:
|
Inverter AC |
DC Motor Drive Static Converters |
|
Catu daya komunikasi |
Catu daya yang tidak terputus |
|
Beralih catu daya |
Aplikasi Daya Las |
|
Catu daya UPS |
Energi baru |
|
Transportasi Cerdas |
Bahan kimia dan mesin |
Spesifikasi Listrik:
|
P/N |
Lo-hall-ct 0100 700 ma/7v |
|
|
Di dalam |
Input Nilai (AC) |
700mA |
|
AKU P |
Rentang pengujian |
0.01-700 ma |
|
Rm |
Penguji resistor |
>10KΩ |
|
Vm |
Output Nilai (AC) |
7V |
|
Kn |
Turn Rasio |
----- |
|
X |
Akurasi (ta =+25 derajat) |
5% dari nilai standar |
|
Vc |
Tegangan daya |
± 12VDC/± 15VDC |
|
Vi |
Tegangan dielektrik |
AC2.5KVA, 50Hz, 60 -an |
|
Vaff |
Tegangan offset@25 derajat |
Saat arus primer di =0,<±1mV |
|
Td |
Drift suhu (-40 derajat -+85 derajat) |
0,05%/ derajat VM |
|
L |
Linearitas |
<0.02% |
|
di/dt |
----- |
|
|
F |
Rentang frekuensi |
50Hz (400Hz) |
|
Ta |
Suhu operasi |
-40 derajat -+85 derajat |
|
Ts |
Suhu penyimpanan |
-40 derajat -+100 derajat |
|
Ic |
Kehilangan Daya |
10mA |
|
Rs |
Resistensi sekunder@25 derajat |
------ |
|
Rn |
Resistensi primer@25 derajat |
------ |
|
W |
Berat |
730g |
Diagra skematism:

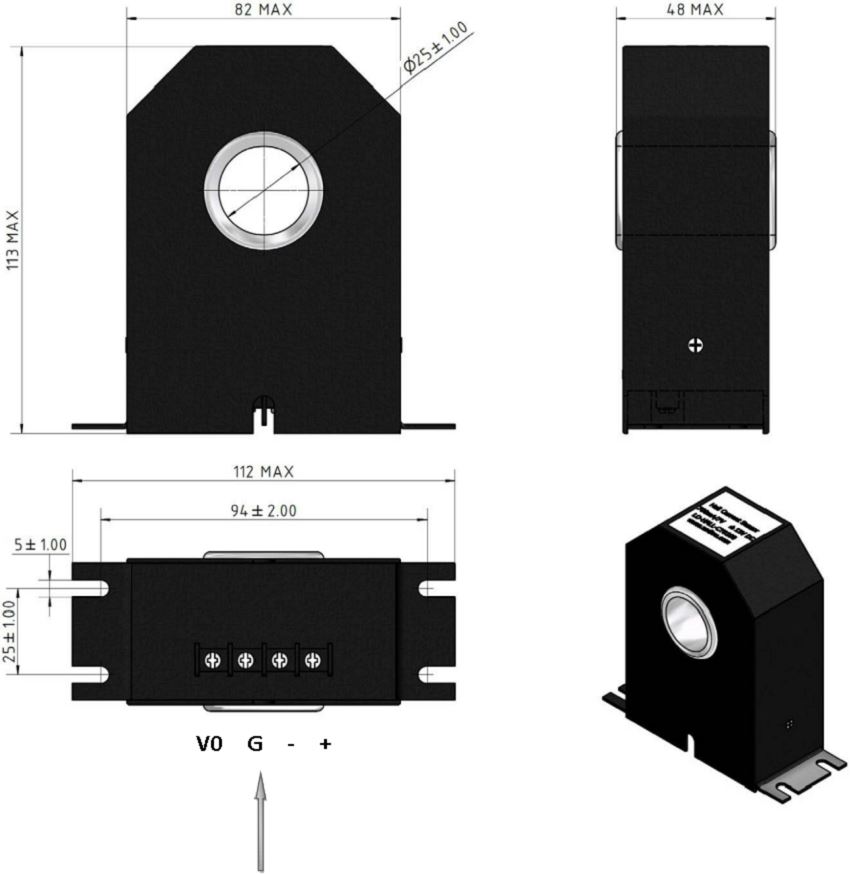

Spesifikasi Mekanis:
Wuxi liou electronics co ltd
