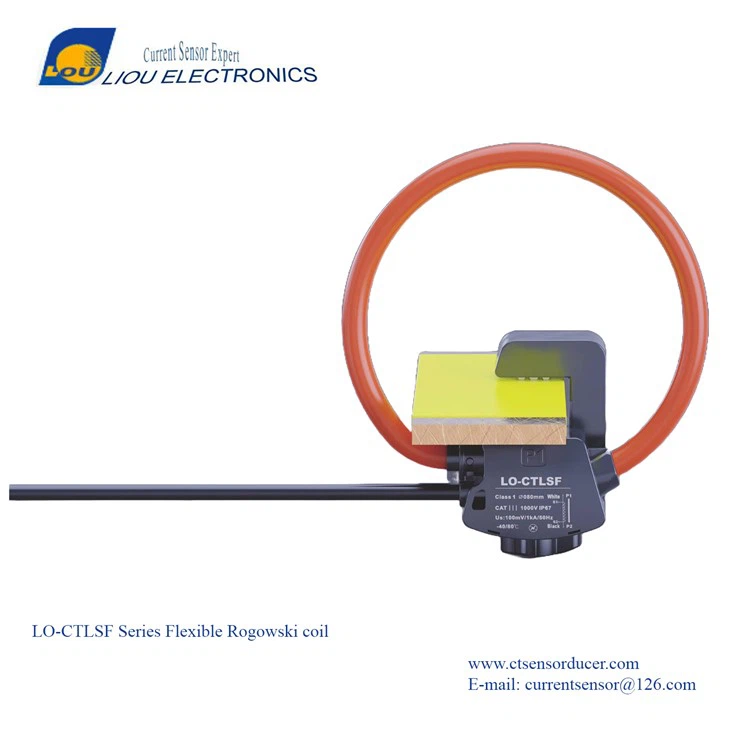

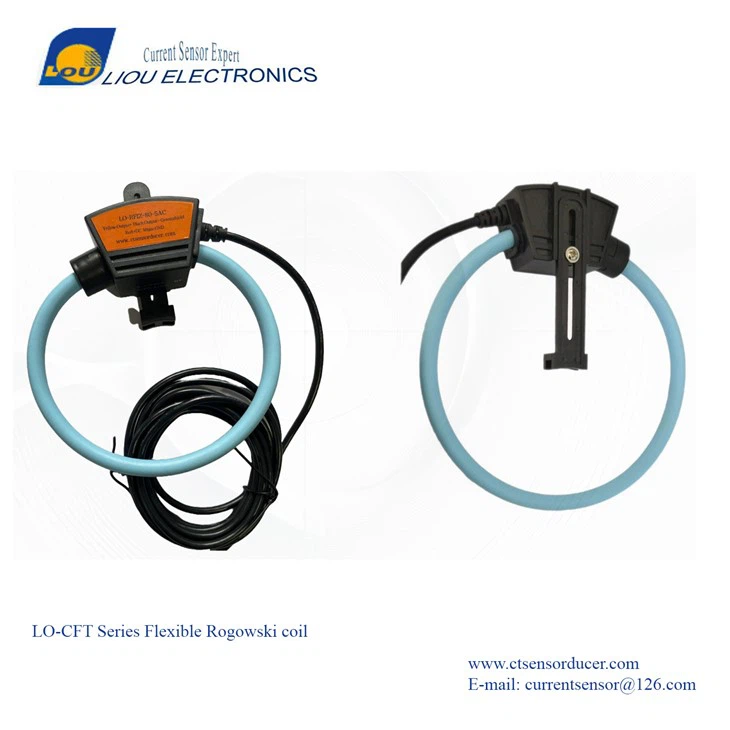

Transformator arus kumparan rogowski yang fleksibel

Kumparan Rogowski adalah perangkat yang fleksibel dan diinti AC yang digunakan untuk mengukur arus bolak-balik (AC) dengan mendeteksi medan magnet di sekitar konduktor . tidak seperti transformator tradisional saat ini, tidak memiliki inti zat besi, membuatnya ringan dan resisten terhadap saturasi . coil menghasilkan volte proporsional dengan tingkat saturasi .. Pengukuran . Keuntungan kuncinya meliputi linearitas tinggi, respons frekuensi luas, dan kemudahan pemasangan di sekitar konduktor hidup tanpa gangguan sirkuit . rogowski kumparan yang banyak digunakan untuk mereka dan pengukuran energi, dan non-compute for. Menawarkan solusi yang dapat diandalkan untuk tantangan pengukuran AC modern .

perkenalan produk

>Tinjauan Produk

Sensor arus kumparan Rogowski yang fleksibel digunakan untuk mengukur arus AC, terutama arus tinggi . karena karakteristik yang fleksibel, dapat digunakan untuk mengukur arus konduktor dengan ukuran besar (seperti diameter konduktor yang lebih besar dari atau sama dengan pengukuran 30cm) yang tidak teratur atau ruang sempit di antara konduktor (misalnya, ketika probe klak yang tidak dapat dikeluarkan, seolah -olah leksibel, seolah -olah probe saat ini, CLAMP, CONEGIBER, KECURUTAN, KECURUTAN KECAMA, KECAPA KECAMA, KECAPA KECAMA, KETIKA KECULIRAN, BE. conveniently). Rogowski coils are renowned for their inherent advantages, including high linearity, wide frequency response, and immunity to magnetic saturation. Their non-intrusive design ensures ease of installation without the need for direct electrical contact or modification of the primary circuit.

>Aplikasi

Gardu distribusi sekunder
Pemantauan transformator distribusi
Unit Pengukuran Phasor (PMU)
Bangunan komersial dan industri
Pengukuran dan Sub-Metering
Menuntut respons (DR)
Peralatan Sistem Distribusi

>Standar

IEC 61010-1: 2010
IEC 61010-2-32: 2012
IEC 61869-10: 2017
UL 61010-1: 2012

>Spesifikasi Listrik:

*Spesifikasi Listrik*
10% -100% akurasi	5% (W/ O Integrator) 1% (w/ integrator 45-65 Hz)
Kesalahan fase	W ± 1 derajat (45-65 Hz) W ± 10 derajat (20kHz)
10% -100% linearitas	0.50%
Catu Daya Integrator	15-30 vdc
Bandwidth Respons	1Hz -1 MHz
Diameter bagian koil	W7.8mm
Panjang kabel	2 meter atau dibuat khusus
Ketinggian	2000M
Tingkat perlindungan	IP65
Bahan kumparan	Karet silikon
Jenis Kabel Sekunder	Kawat terlindung atau disesuaikan
Kekuatan dielektrik	2kvac/mnt
Resistensi isolasi	DC500V/100MΩ

*P/N*	*Masukan* *(A)*	*Keluaran*	*Ketepatan*	*Dimensi (mm)*
				Φ1	Φ2
Lo-ctls3	0-300 ka	100mv 50mv 4-20 madc 0-5V 0-1A Disesuaikan	1.0 5.0	80	7.8
				100
				150
				200
				300
				400
